میلگرد بستر و الزام استفاده از آن در آئین نامه 2800 زلزله

وقتی که دیوار ها در معرض نیروی جانبی و افقی قرار میگیرند دو رفتار مشخص و متمایز از خود نشان می‌دهند اول تمایل به خارج از صفحه داشتن و رفتار دیگر تغییر شکل خمشی( شکم دادگی) که در مرکز دیوار اتفاق میافتد. (مطابق شکل های زیر)

شکم دادگی (تغییر شکل خمشی) در محل تماسِ دیوار با ستون ها در حالت حداقلی است و در مرکز دیوار بیشترین برآمدگی ( خمش) اتفاق میافتد.

طبق پیوست ششم آیین نامه 2800 برای جلوگیری از این اتفاق، ابتدا یک وال پست میانی در مرکز دیوار تعبیه می‌شود و وجود این وال پست سه مزیت ایجاد می‌کند، اول اینکه طول دیوار را کوتاه تر می‌کند، دوم تناسب در نسبت طول به ارتفاع ایجاد می‌کند و در نهایت نیروی افقی را دریافت و با تغییر شکل خود آن را به سازه منتقل می‌کند.

تمام این موارد به شرطی است که جداسازی بین دیوار و قاب اتفاق به اندازه یک درصد ارتفاع از کف تا کف تمام شده اعمال شود.

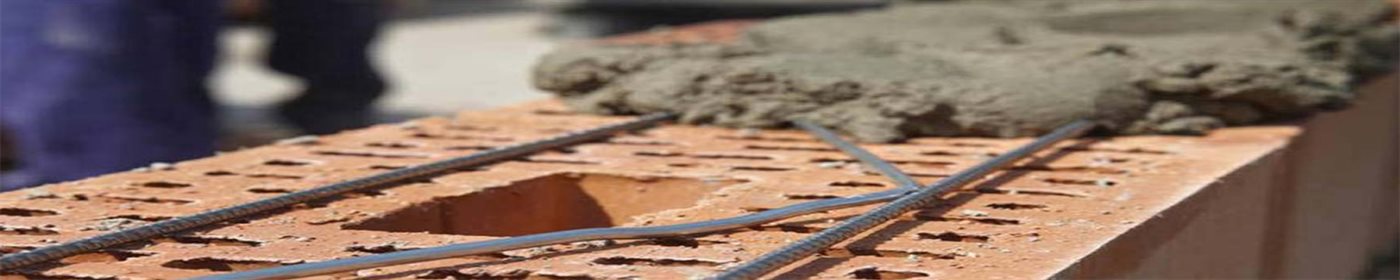

برای جلوگیری از شکم دادگی اجزای دیوار می‌بایست از میلگرد بستر حداقل در تراز رج های زوج استفاده شود.

درواقع اجرای دیوار با این عنصر غیر سازه ایی تسلیح می‌شود.

در محل اتصال میگرد بستر به ستون ها دو روش اتصال وجود دارد، یک: اتصال کشویی دوم: اتصال با گیره و قلاب.

میلگرد بسترها درون ملات قرار گرفته و در زمان بروز حریق تا حد زیادی دارای مصونیت خواهند بود.

سطح مقطع قطعه مسلح کننده 0/0003 سطح مقطع موثر دیوار در برش خارج از صفحه است.

میلگرد بستر در دو نوع است به صورت خرپایی و به صورت نردبانی که هیچ فرقی با یکدیگر ندارند و استفاده از هر دو شرایط یکسانی ایجاد می‌کند.

در خصوص وال پست ها در صورتیکه ارتفاع دیوار بیشتر از 350سانتیمتر باشد نیاز به یک وال پست افقی و در صورتیکه طول دهانه بیشتر از 400 سانتیمتر باشد نیاز به یک وال پست میانی دارد، استفاده از وال پست در ناحیه بحرانی تیر و ستون ( مفصل پلاستیک) در هر نوع اتصالی مجاز نیست.

الباقی شرایط کار مربوط به نوع طراحی و منطبق با سازه و معماری ساختمان است در طراحی دیوار های غیر سازه ای لحاظ می‌گردد.

رفتار دیوار درحالت خارج از صفحه

رفتار دیوار درحالت شکم دادگی ( تغییر شکل خمشی)

مشخصات میلگردهای بستر مهار تولیدی گروه صنعتی عرشه کاران :

• 1- استفاده از مفتول تمام گالوانیزه به قطر 4 میلیمتر
• 2- تحویل فوری ( انبار محمدشهر کرج )
• 3- منطبق بر پیوست ششم آئین نامه 2800 زلزله
• 4- تولید شده توسط مدرنترین دستگاه های تمام اتوماتیک و جوشکاری به روش قوس الکتریکی
• 5- قیمت مناسب و اقتصادی با ظرفیت تولید ماهیانه  200 هزار متر طول
• 6- در سه سایز متفاوت مناسب برای دیوارهای 10 – 15 - 20 سانتی متری و با طول 3 متر و 2 متر ( جهت کاهش میزان پرت و دور ریز )
• 7- کاربری دو منظوره میلگرد بستر و اسکوپ ایده آل جهت اتصال نمای خارجی ساختمان شامل سنگ، نمای سیمانی و آجرنما
• 8- کنترل و رویت آسان ردیفهایی که در آن میلگرد بستر استفاده شده است توسط دستگاه نظارت و کارفرما

تلفن تماس جهت استعلام قیمت و سفارش :

09126937024    - 02128429065    مهندس زرین کلاه

والپست ناودانی منقطع

در سالیان اخیر مطابق با پیوست ششم آئین نامه ۲۸۰۰ زلزله والپستهای به شکل نادوانی منقطع به طول ۱۰ سانتی متر برای ستونها واجزای عمودی و ۲۰ تا ۴۰ سانتی متری برای زیر تیرها و اجزای افقی به همراه میلگرد بستر بدون بست و قلاب رواج زیادی یافته است .
سرعت بالای اجرا، مقرون به صرفه بودن، اجرای ساده و بی نیازی از نیروهای متخصص پیمانکاران حوزه ساختمان را به سمت این نوع اجرا سوق داده است
والپست ناودانی های منقطع در سازه های فلزی به کمک جوش و در سازه های بتنی به کمک میخ و چاشنی انفجاری و یا پیچ و رول پلاک روی ستون و تیرها نصب میگردد.

نحوه اتصال دیوار به سقف و ستونها به وسیله والپست ناودانی منقطع و میلگرد بستر

نوجه نمایید دیوار به هیچ عنوان نباید به ستون و زیر سقف متصل گردد و با ید حدود ۲ سانتی متر فاصله داشته باشد، بهتر است این فاصله به وسیله تعبیه پلاستوفوم ۲ سانتی پر گردد
